Теплообменники кожухотрубчатые с неподвижными трубными решетками

АО «Борхиммаш» изготавливает аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе с наружным диаметром 159, 273, 325, 426, 630 мм и внутренним 400, 600, 800, 1000, 1200, 1400 мм.

Данный тип оборудования предназначен для теплообмена жидких и газообразных сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других отраслях промышленности.

ТУ 3612-024-00220302-02

ТУ 3612-033-00218880-2014

Наше предприятие может изготовить кожухотрубные теплообменники следующих типов:

(Т) – теплообменники

(Х) – холодильники

(К) – конденсаторы

(И) - испарители

По конструкции кожухотрубные теплообменники могут быть с неподвижными трубными решетками (Н) или с температурным конденсатором на кожухе (К).

АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ ТРУБНЫМИ РЕШЕТКАМИ И КОМПОНОВКИ ИЗ НИХ

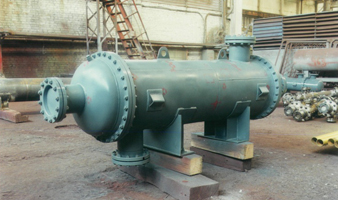

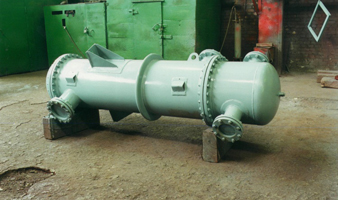

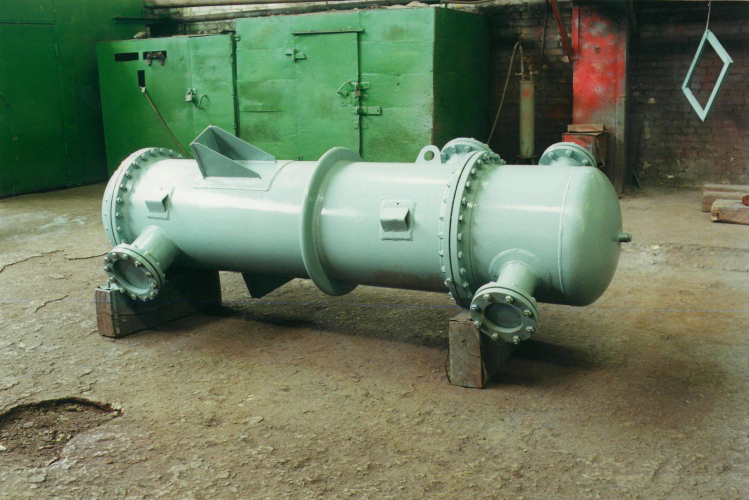

Рис.: теплообменник с линзовым компенсатором, вертикальный

Особенностью аппаратов типа Н является то, что трубы жестко соединены с трубными решетками, а решетки приварены к кожуху. В связи с этим исключена возможность взаимных перемещений труб и кожуха.

Если температурные напряжения, возникающие в стенках аппарата или в трубках, оказываются большими, то необходимо предусматривать температурную компенсацию, в этом случае, применяют аппарат типа К (с температурным компенсатором на кожухе). В этом аппарате температурные деформации компенсируются осевым расширением или сжатием линзового компенсатора. Аппараты с линзовым компенсатором применяют при небольших температурных деформациях (не более 12мм) и не высоких давлениях в межтрубном пространстве (не более 1,6 МПа).

При большем давлении в кожухе и большими температурными деформациями следует применять аппараты с плавающей головкой типа П или с U-образными трубами.

По расположению теплообменники данного типа могут быть горизонтальные (Г) и вертикальные (В).

АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ ТРУБНЫМИ РЕШЕТКАМИ И КОМПОНОВКИ ИЗ НИХ

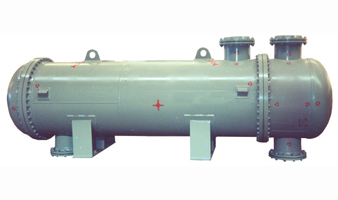

Рис.: теплообменник одноходовой, горизонтальный

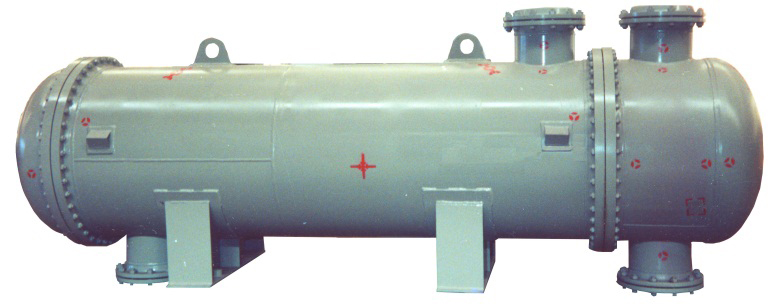

Рис.: теплообменник многоходовой, горизонтальный.

В кожухотрубчатых теплообменных аппаратах с неподвижными решетками применяются гладкие трубы.

Теплообменники кожухотрубные с неподвижными решетками могут эксплуатироваться в районах с холодным, умеренным и тропическим климатом.

Основные параметры аппаратов теплообменных кожухотрубных с неподвижными решетками.

Наименование параметраЗначение
Условное давление, МПа 0,6; 1,0; 1,6; 2,5; 4,0
Площадь поверхности теплообмена, м2От 1 до 972
Размеры теплообменных труб:
Диаметр и толщина стенки, мм20х2; 25х2
Длина, м1; 1,5; 2; 3; 4; 6; 9
Число ходов по трубам1; 2; 4; 6
Температура теплообменивающихся сред, 0СОт минус 70 до плюс 350
Материальное исполнениеУглеродистая сталь, нержавеющая сталь, латунь
